En OP Ingenio Metalmecánico nos especializamos en la creación de estructuras metálicas arquitectónicas que combinan diseño, funcionalidad y durabilidad. Uno de nuestros proyectos más representativos es la construcción de una capilla en Subachoché, desarrollada a partir de un diseño inicial hecho a mano y transformada en una obra sólida, precisa y visualmente atractiva gracias a nuestro equipo de ingenieros y diseñadores.

Este proyecto refleja cómo convertimos una idea en papel en una construcción real, moderna y resistente, empleando materiales de alta calidad como la lámina galvanizada calibre 14 y calibre 12, pintura líquida especializada y cortes láser que le dieron a la obra un carácter único.

1. El origen del proyecto: de una idea a un diseño estructural

La capilla surgió de la recomendación de un cliente satisfecho. El nuevo cliente, un arquitecto con amplia trayectoria, llegó con planos muy básicos, incluso dibujos a mano alzada. No existía un diseño ejecutivo formal, por lo que OP Ingenio se encargó de rediseñar, mejorar y optimizar las propuestas iniciales.

Nuestra experiencia permitió:

Transformar ideas preliminares en un proyecto constructivo completo.
Realizar ajustes que optimizaron el uso de materiales, reduciendo desperdicios.
Resolver aspectos técnicos que el cliente no había considerado, como el manejo eficiente del agua en la cubierta y superficies verticales.

Desde el inicio, el reto fue claro: materializar la visión del cliente con la calidad y precisión que caracteriza a OP Ingenio.

2. Diseño y concepto arquitectónico

La capilla tenía que evocar la forma tradicional de un templo, pero utilizando un lenguaje moderno basado en estructuras metálicas.

Los principales elementos de diseño fueron:

Pórticos en lámina galvanizada calibre 14 que sostienen la estructura principal.
Canales formados con los mismos perfiles, lo que permite que el agua de lluvia fluya naturalmente sin necesidad de sistemas adicionales.
Una cúpula con cortes y enlaces hechos con tecnología láser, que aportaron un toque artístico al conjunto.
Vidrios templados (4+4 y 5+5) que ofrecieron seguridad y estética, con un acabado que simula forja pero que en realidad fue trabajado con láser.
Un pórtico o “porche” de ingreso diseñado íntegramente por OP Ingenio, aportando valor adicional al proyecto.

Este enfoque permitió lograr una obra con identidad propia, robusta y funcional, que se integra con el entorno y cumple con la expectativa estética del cliente.

3. Materiales utilizados: resistencia y durabilidad

La elección de materiales fue uno de los puntos clave del proyecto.

Lámina galvanizada calibre 14: utilizada en la mayor parte de la estructura para soportar cargas y resistir la exposición al clima.
Parales calibre 12 (2.5 mm de espesor): empleados para reforzar la estructura y garantizar estabilidad.
Vidrios templados: instalados en formato 4+4 y 5+5, aportando seguridad y resistencia al impacto.
Pintura líquida especial: aplicada en varias capas para proteger la superficie metálica y ofrecer un acabado estético duradero.
- Primera capa: wax primer como base anticorrosiva.
- Segunda capa: pintura líquida especial con pigmentos de alta resistencia.
- Tercera capa: barniz protector para conservar el color y evitar deterioro.

Este sistema de protección fue escogido sobre la pintura electrostática debido al gran tamaño de las piezas, que hacían inviable el proceso en cabina de horneado.

4. Proceso constructivo

El desarrollo del proyecto se dividió en varias fases:

a) Rediseño y ajustes técnicos

Se trabajó con los planos iniciales, corrigiendo errores de cálculo, optimizando materiales y resolviendo detalles técnicos como el encuentro de aguas en la cubierta.

b) Fabricación en taller

Corte y doblado de lámina galvanizada.
Soldadura estructural de parales y pórticos.
Elaboración de persianas y detalles decorativos en corte láser.
Ensamblaje preliminar en taller para validar medidas exactas, especialmente para los vidrios templados.

c) Preparación de superficies

Se aplicó el sistema de pintura líquida en tres etapas, garantizando protección anticorrosiva y acabado estético.

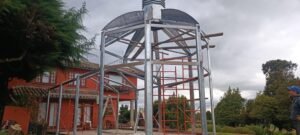

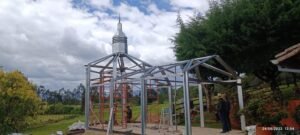

d) Transporte e instalación en sitio

El cliente se encargó de la cimentación, aunque esta no fue perfecta. OP Ingenio adaptó la estructura a las condiciones existentes, logrando precisión en los ajustes.

La instalación tomó entre 45 y 50 días, con un equipo especializado que ensambló la estructura, colocó los vidrios y terminó los detalles de pintura y acabados.

5. Retos superados

Todo proyecto de construcción presenta retos, y esta capilla no fue la excepción. Entre los principales:

Cimentación irregular: aunque no estaba en condiciones óptimas, se ajustó la estructura para garantizar estabilidad.
Encuentro de aguas en la cubierta: el diseño inicial no contemplaba una solución efectiva, por lo que se resolvió directamente en obra.
Precisión en las medidas de vidrio: al trabajar con vidrios templados, era fundamental mantener tolerancias mínimas; por eso, la estructura fue montada con exactitud milimétrica.
Protección de la estructura: al estar expuesta a la intemperie, fue clave el uso de galvanizado de alta calidad y recubrimientos especializados.

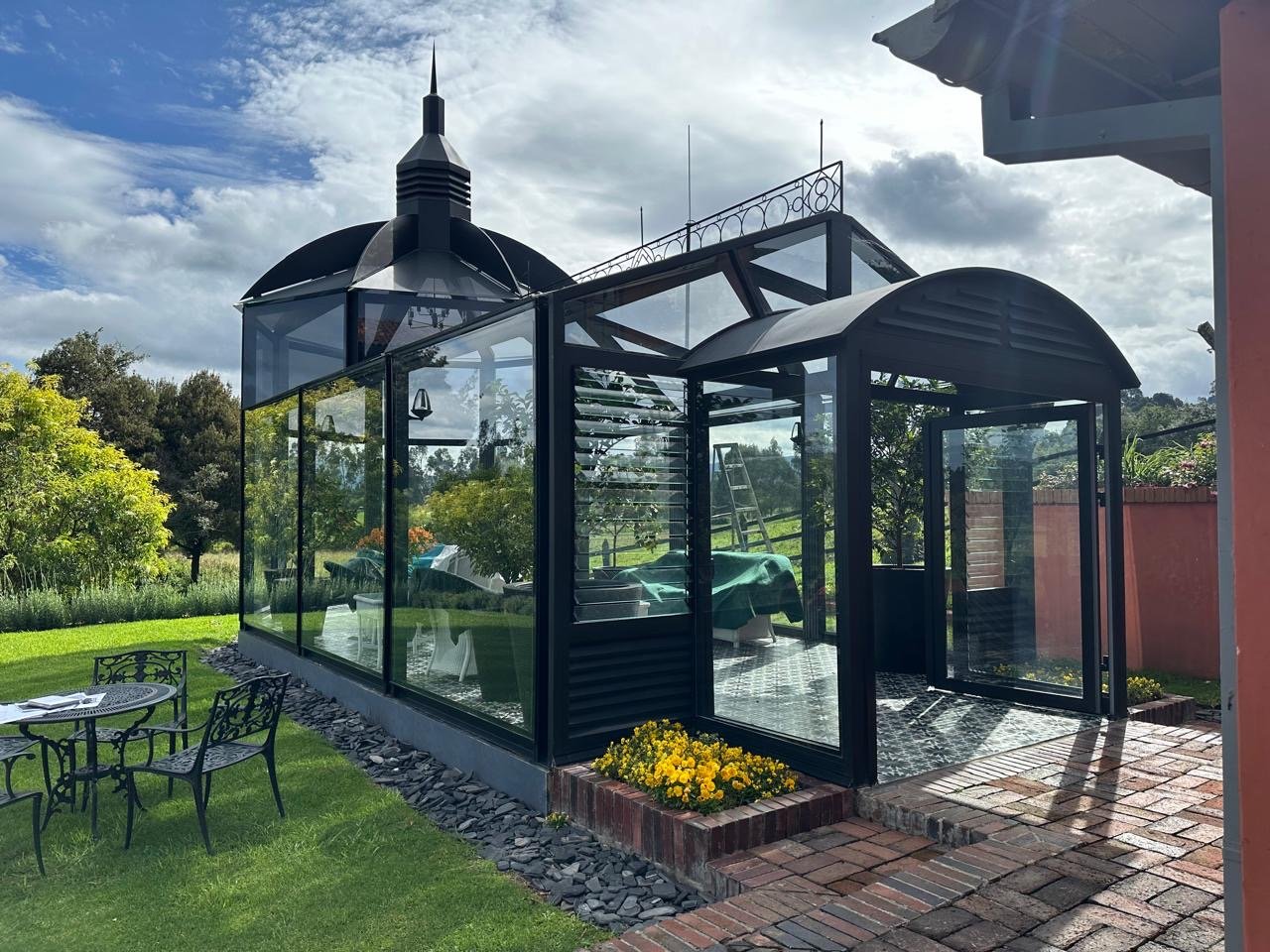

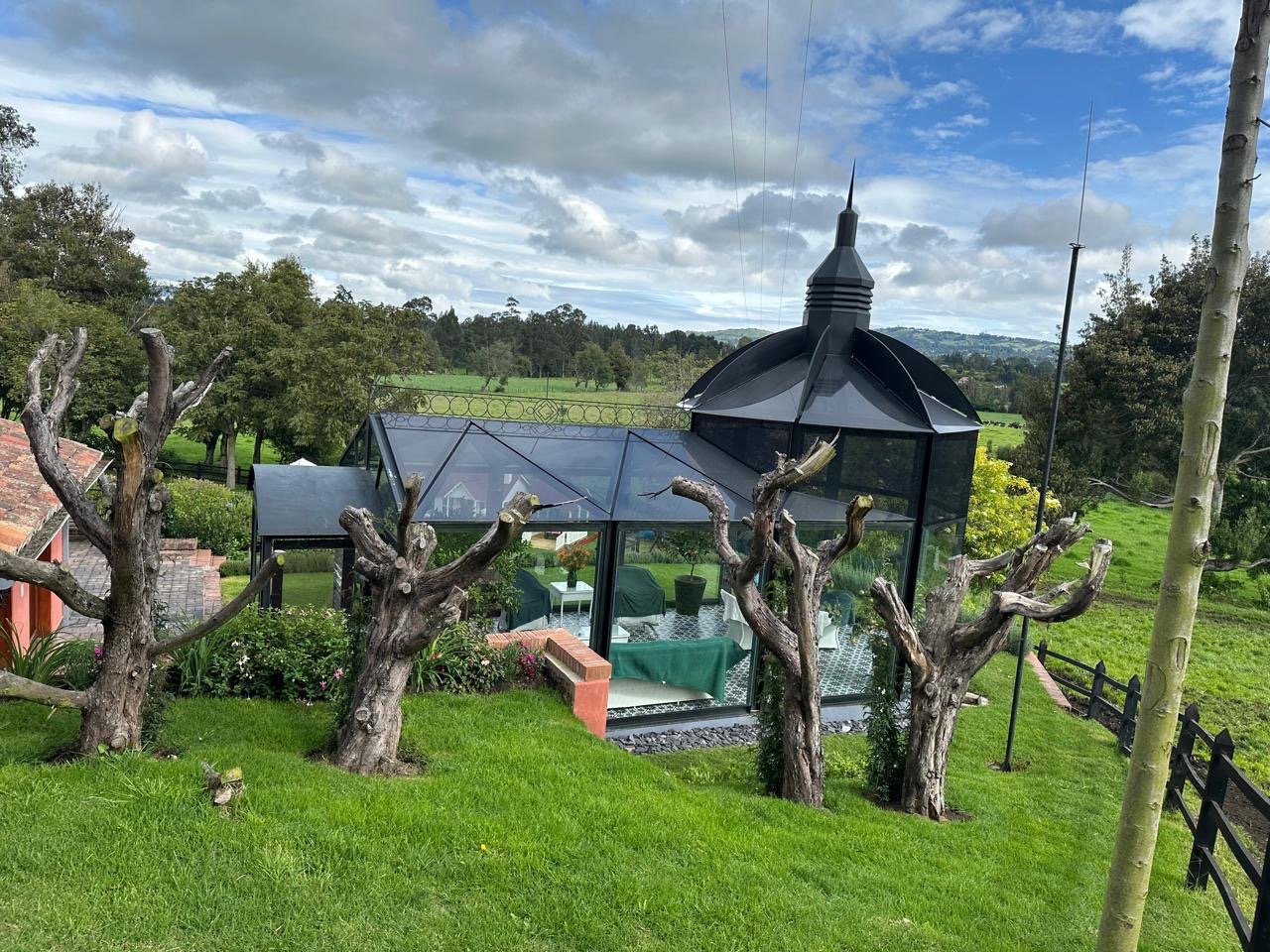

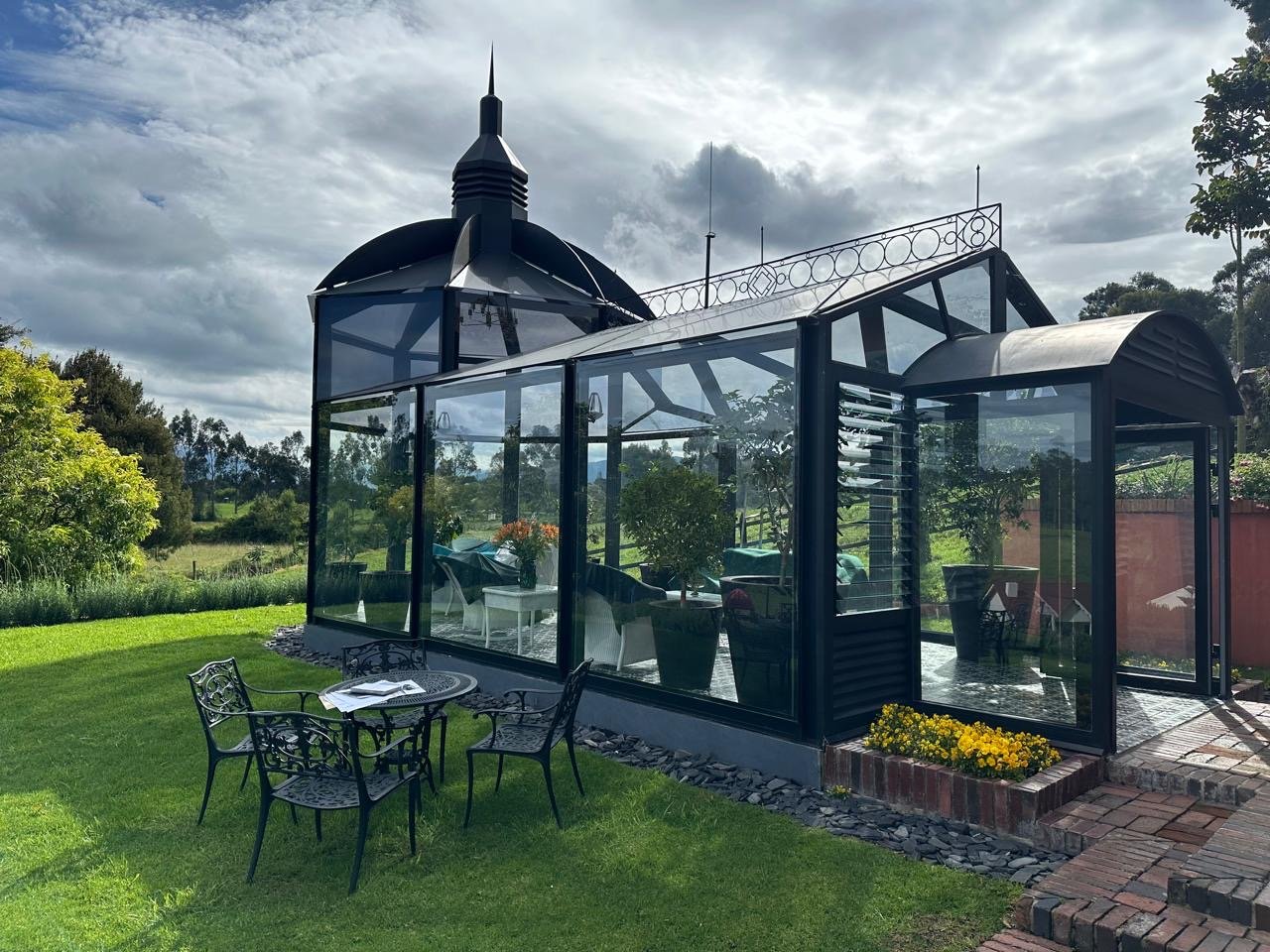

6. Resultado final

El resultado fue una capilla metálica moderna, que combina la estética religiosa tradicional con soluciones metalmecánicas innovadoras.

El diseño curvo y artístico de la cúpula destaca a primera vista.

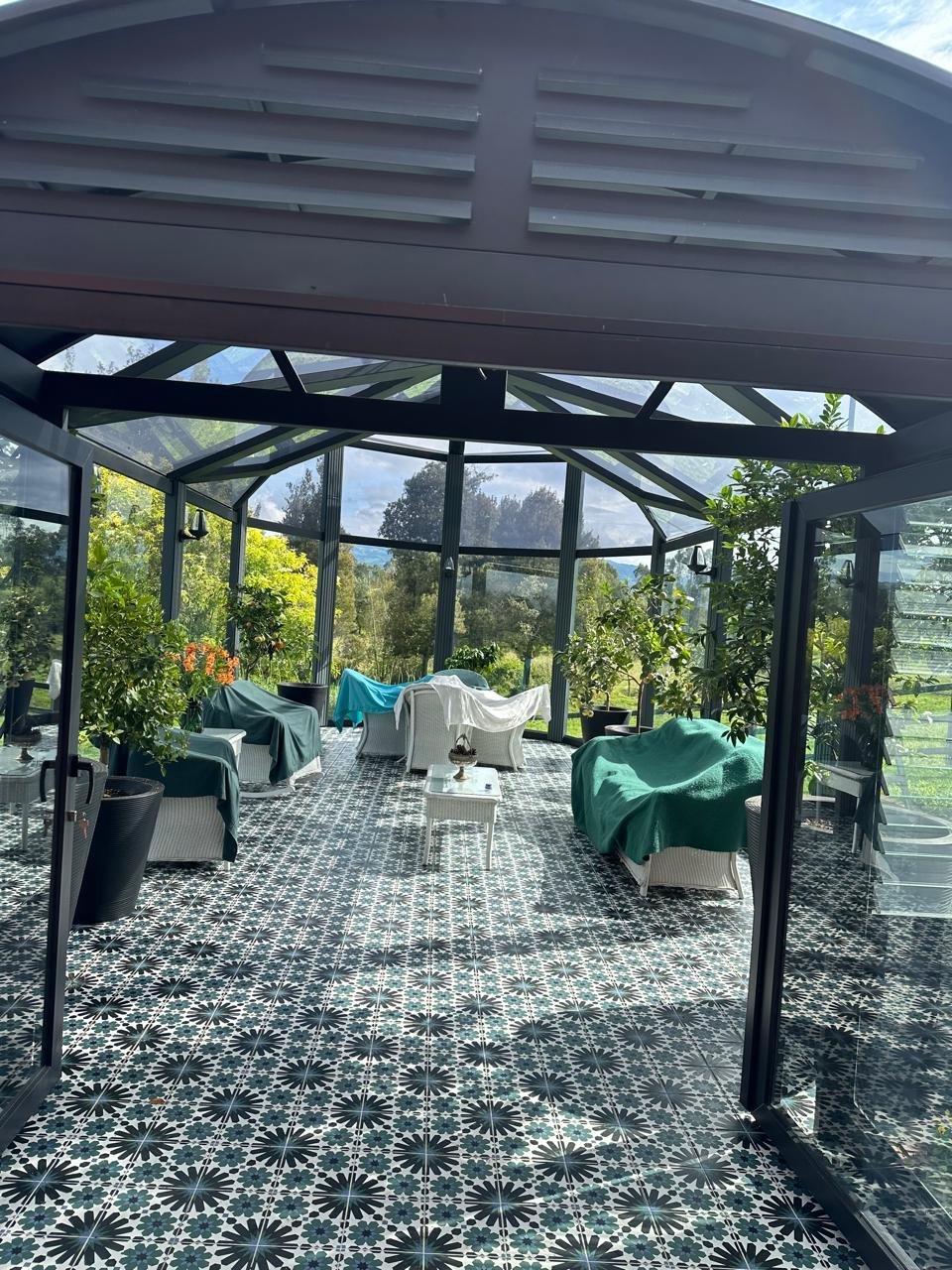

Los vidrios templados y detalles en corte láser aportan sofisticación.
La estructura galvanizada y pintada asegura una larga vida útil.
El cliente, satisfecho, reconoció el profesionalismo y la creatividad de OP Ingenio.

Más allá de ser un proyecto arquitectónico, esta capilla es un ejemplo de cómo la ingeniería y la experiencia permiten transformar un diseño básico en una construcción única y duradera.

7. OP Ingenio: innovación en estructuras arquitectónicas

Con este proyecto, OP Ingenio refuerza su experiencia en:

Estructuras metálicas arquitectónicas para templos, capillas y espacios religiosos.
Diseños a medida que parten de ideas iniciales y se convierten en obras de ingeniería.
Soluciones integrales que incluyen diseño, fabricación, pintura, transporte e instalación.
Uso de tecnología láser para acabados artísticos y detalles decorativos.
Aplicación de recubrimientos especializados que prolongan la vida útil de las estructuras.

La construcción de la capilla en Subachoché con estructura metálica galvanizada es un ejemplo de la capacidad de OP Ingenio para transformar un proyecto conceptual en una obra arquitectónica de alto nivel.

En un plazo de menos de dos meses, logramos diseñar, fabricar y montar una estructura robusta, estética y funcional, que hoy se mantiene como un referente de innovación en el sector.

Este proyecto demuestra que en OP Ingenio no solo fabricamos estructuras metálicas: construimos confianza, resolvemos problemas y damos vida a ideas que parecían imposibles.
